Grasshopper 日照時數分析

身為建築設計從業者,掌握日照分析技巧至關重要,能協助我們確保建築符合法規標準並提升住户生活品質。本教學將採用 Grasshopper Ladybug 插件,透過範例解析 Grasshopper 中日照時數分析的步驟。

準備工作

建築日照分析 Play

使用 Rhino 開啟包含場地地形和周邊建築的檔案,並將設計建築物匯入。打開 Ladybug-Ladybug 指令啟用 Ladybug 功能,再使用 Open EPW 指令匯入氣象資料。

定義分析參數

建築日照分析

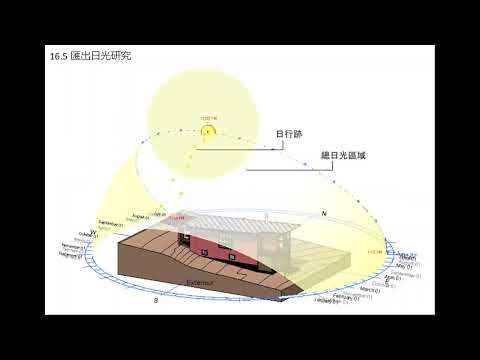

利用 Sunpath 指令定義太陽路徑,設定分析日期和時間。將建築物和周邊建築連接到 Sunpath 指令,並指定偏移距離。

分析結果

經過運算後,將獲得建築物日照時數分析結果,但顯示範圍可能過大。透過調整 Legend Par,可縮放範圍以更精確分析特定建築物。

優化結果

根據法規要求,需確保鄰近建築物於冬至日享有一小時以上有效日照。依據分析結果評估建築物高度和位置,進行必要的調整以滿足規範。針對商業區高密度用途的特殊基地,可根據特定條件免予日照檢討。

建築日照分析

建築日照分析是評估建築物室內日照條件的技術,以確保居住者獲得足夠的自然光線和熱能。它涉及到以下方面的分析:

  • 陽光照射時間:計算建築物各個表面在一天或一年中接收陽光照射的時間。
  • 陽光照射強度:評估陽光照射的強度,包括直接陽光和漫射光。
  • 陽光照射分佈:確定陽光照射在建築物各個區域的分佈情況。

建築日照分析方法

建築日照分析使用以下方法進行:

方法 描述
手動計算 使用三角函數和太陽射跡圖手動計算陽光照射。
計算機模擬 使用計算機軟體模擬太陽路徑和建築物幾何形狀,以計算陽光照射。
實地測量 使用光度計或其他儀器在建築物現場測量自然光水平。

建築日照分析的因素

影響建築日照分析的因素包括:

因素 描述
建築物幾何形狀 建築物的形狀、大小和方向會影響日照條件。
地點和緯度 太陽高度角和白晝長度會因地點和緯度而異。
周圍環境 周圍建築物和植被會阻擋或反射陽光照射。
氣候條件 晴天、陰天和雲量會影響陽光照射強度和分佈。

建築日照分析的應用

建築日照分析在建築設計中具有以下應用:

  • 確定建築物朝向和佈局,以最大化陽光照射。
  • 設計遮陽裝置和窗户,以控制陽光照射和熱增益。
  • 評估建築物對周圍環境的日照影響。
  • 確保建築物符合建築法規和標準中關於自然光照射的要求。

結論

建築日照分析是建築設計中一項重要的工具,可幫助建築師優化建築物的自然光條件,從而改善居住者的舒適度、健康和福祉。通過仔細建築日照分析,建築師可以設計出滿足能源效率、舒適性和美學要求的建築物。
